[Architecture] Layered Architecture

들어가며

스프링을 사용함에 있어서 Layered Architecture 사용하게 되었는데 이게 어떤 것이고 왜 쓰는지에 궁금증이 생겼다.

---

Layered Architecture

소프트웨어 개발에 일반적으로 사용되는 아키텍처이다. 계층형 아키텍처라고도 하는데, 계층의 숫자에 따라 N-tier Architecture라고도 할 수 있다.

💡 아키텍처란 ?
시스템의 구조, 동작을 정의하는 개념적인 모형이다. 레이어드 아키텍처는 계층형을 통해서 시스템의 구조, 동작을 정의한다.

계층형 아키텍처는 수직적인 구조로 여러 계층을 각각의 역할에 따라 나눌 수 있다. 이렇게 나눔으로써 각각의 계층은 자신에게 맞는 역할만 수행하게 되고 이에 따라 유지보수와 테스트하기가 용이하다.

계층이 어떻게 나뉘는가 ?

계층자체의 역할, 개수는 정해져있지 않다. 사용자에 따라서 정의할 수 있다.

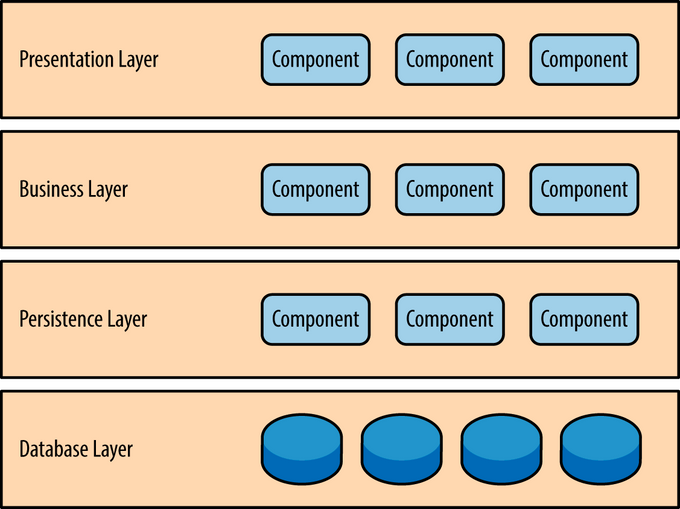

일반적으로 많이 쓰는 계층은 Presentation, Business, Persistence, Database 4계층으로 나뉘어 많이 사용한다.

어플리케이션의 규모가 작을 경우 이보다 작을 수 있고 규모가 클 경우 이보다 클 수 있다.

레이어로 구성되지 않았을 경우 발생할 수 있는 문제점?

프로세스 수행을 위한 코드가 중복되어지고, 특정 서비스 코드를 수정하고자 할 때 많은 부분의 서비스를 수정하여야 한다. 가독성이 나빠질 수 있다.

그럼 레이어를 구성하지 않고 중복코드를 제거할 수 있을까 ?

객체지향적으로 모듈화를 할 수는 있으나 코드의 양이 많아짐에 따라 관리가 어려워질 수 있다.

---

계층화된 아키텍처 패턴

계층들은 비즈니스 요청을 충족하기 위해 수행해야하는 작업을 추상화한다.

예를들어 Presentation Layer는 비즈니스 로직에 대해 알 필요 없이 화면에 표시하기만 하면 된다.

계층을 나눔으로써 한계층에서 이루어진 변경 사항이 다른 계층의 구성 요소에 영향을 주지 않게 된다. 이렇게 함으로써 각 계층은 다른계층의 내부 작업에 대해 알 필요가 없어진다.

Presentation Layer

클라이언트에 보여지는 정보를 표현하는 계층이다. 데이터가 어떻게 처리되는지 알 필요가 없다. 브라우저와의 communication에 대한 책임을 갖는다. Controller, View가 이에 해당한다.

Business Layer

비즈니스 로직을 수행하는 계층이다. Presentation Layer가 하는 데이터를 어떻게 표현하는지에 대해 알 필요가 없다. Service, Model 등이 이에 해당한다.

Persistence Layer

데이터의 영속성을 구현하기 위해 특정 데이터가 어디서 불러져왔는지, 어떻게 다루는지를 수행한다. Repository, Dao가 있다.

💡 영속성이란 ?
데이터를 영구 저장할 수 있는 데이터의 특성을 의미한다. 영속성이 없을 경우 데이터는 메모리에서만 존재한다.



Database Layer

DB가 위치한 계층이다.

---

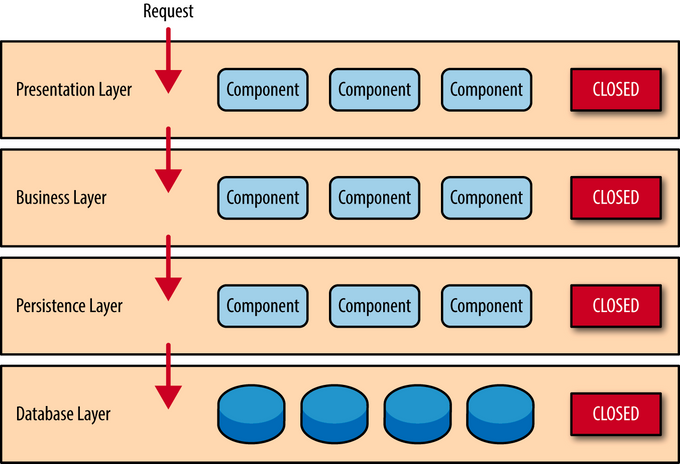

수직적으로 구성된 격리된 계층화된 아키텍쳐

계층화된 아키텍처는 서로 수직적으로 닫혀있다.

1번 계층에서 3번 계층 데이터를 가져오고 싶다면 한번에 1→3 을 하면되지 않을까? 이지만 닫혀있기 때문에 계층을 거쳐 진행되어야한다. 1→2→3 을 통해 진행되어야 한다.

이렇게 진행된다면 불편하지 않을까? 생각할 수 있지만 각 레이어가 닫혀있기에 독립적이다.

1번 계층에서 3번 계층으로 바로 데이터를 가져온다면 이 행동이 2번 계층에 영향을 미치고 변경될 수 있다.

---

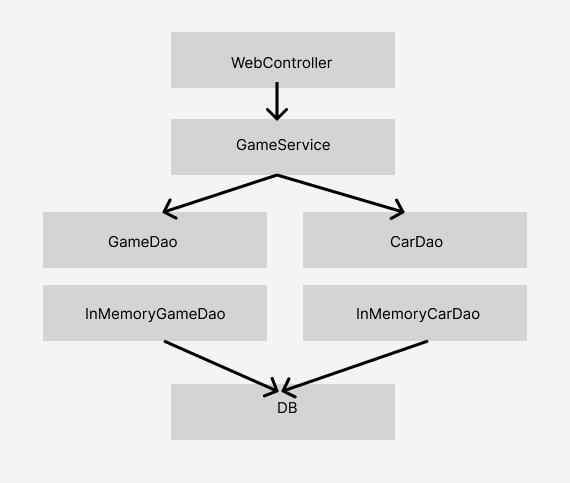

현재 사용하고 있는 레이어드 아키텍쳐

WebController → GameService → GameDao,CarDao → DB

라는 과정을 통해 수행되고 있다.

Controller가 Presentation레이어 이며, Service가 비즈니스 레이어, Dao 들이 영속성 레이어로 사용하고 있다.

---

레이어드 아키텍처 주의할 점

Architecture Sinkhole Anti-Pattern

레이어드 아키텍처는 계층간에 데이터를 보내준다고 할 수 있다. 하지만 이런 과정에서 특정 계층은 로직이 없거나 너무 단순해서 그저 데이터를 내보내는 역할을 할 수 있다. 불필요한 리소스 낭비가 있을 순 있지만 전체중 20%이하면 괜찮다고 한다.

---

나가며

내가 자동차경주 미션에서 사용하고 있던 계층이 어떤 방식으로 이루어지고 왜 이렇게 사용되어졌었는지에 대한 개념을 잡을 수 있었던 것 같다.
